Високоточні розумні електронні ваги з точністю до міліграма

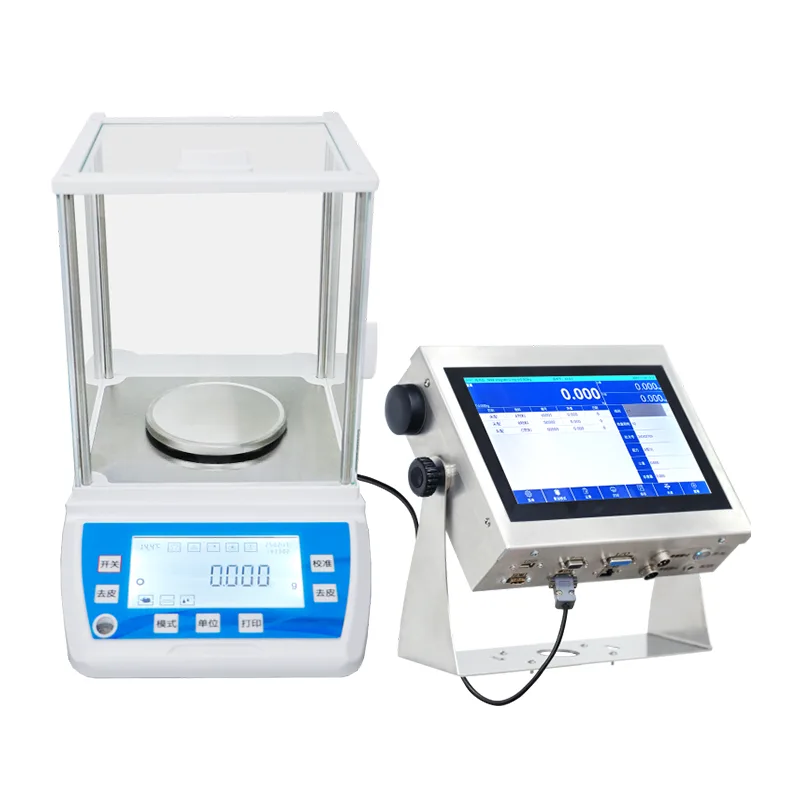

Високоточні інтелектуальні електронні ваги (серія JDT-A35) — це зважувальний прилад лабораторного рівня, виготовлений компанією Jiangsu Jutian Weighing Equipment Co., Ltd. Він розроблений для застосувань, що вимагають роздільної здатності в міліграм або субміліграм, включаючи аналітичну хімію, фармацевтичні препарати, дослідження матеріалів і точний контроль якості. Прилад використовує сенсорну технологію компенсації електромагнітної сили (EMFC) для досягнення швидкої стабілізації та високої повторюваності в контрольованих лабораторних умовах.

На відміну від промислових платформних ваг або контрольних ваг, призначених для використання на виробничих лініях, ці ваги призначені для настільної роботи в середовищах, де можна керувати температурою, вологістю та повітряними потоками для збереження точності вимірювань. Кожна одиниця калібрується перед відправленням, а внутрішній калібрувальний механізм (якщо є) дозволяє звичайну перевірку точності без зовнішніх гир.

Технічні характеристики моделі

Примітки до метрологічних специфікацій:Класи точності I та II визначені OIML R76. Розбірливість (d) — це найменший крок відображення. Значення повторюваності та лінійності представляють типову продуктивність у контрольованих лабораторних умовах (стабільна температура, мінімальні повітряні потоки, встановлення рівня). Фактична продуктивність залежить від робочого середовища та техніки оператора. Розмір каструлі та ємність для зважування можна налаштувати відповідно до вимог програми.

Jiangsu Jutian Weighing Equipment Co., Ltd. має сертифікати ISO9001 і CE для своєї продукції. Центр досліджень і розробок компанії 919 розробляє прилади для зважування та вбудовані системи, має 68 національних патентів і 20 авторських прав на програмне забезпечення. Виробництво здійснюється відповідно до стандартизованих процедур контролю якості, що охоплює перевірку компонентів, складання та калібрування.

Сенсорна технологія та принцип вимірювання

Ваги використовують тензодатчик компенсації електромагнітної сили (EMFC). У цій конструкції сила ваги зразка на каструлі врівноважується електромагнітною силою, створюваною котушкою в постійному магнітному полі. Сила струму, необхідна для підтримки рівноваги, пропорційна прикладеній масі. Цей принцип пропонує кілька характеристик, що стосуються зважування з високою роздільною здатністю:

Швидка стабілізація:Система зворотного зв’язку із замкнутим контуром приводить ваги до рівноваги протягом частки секунди після завантаження, забезпечуючи ефективний робочий процес у повторюваних завданнях зважування.
Низький дрейф:Порівняно з тензометричними тензодатчиками датчики EMFC демонструють менший довгостроковий дрейф нуля за умов стабільної температури, зменшуючи частоту повторного калібрування під час тривалого використання.
Можливість внутрішнього калібрування:Деякі моделі мають вбудовану калібрувальну вагу та моторизований механізм. Процедура калібрування ініціюється через інтерфейс сенсорного екрана та завершується протягом короткого циклу без зовнішніх ваг.

Корпус ваг і чаша ваг виготовлені з нержавіючої сталі 304, вибраної за стійкістю до корозії та простотою очищення. Дисплей — це 10-дюймовий ємнісний сенсорний екран HD (роздільна здатність 1024 × 768), керований системою обробки на базі Android (чотирьохядерний процесор RK3288W Cortex-A17, 2 ГБ оперативної пам’яті, пам’ять 8 ГБ), яка керує інтерфейсом користувача, збереженням даних і функціями зв’язку.

Функції вимірювання та підключення даних

Ваги підтримують кілька режимів зважування та функції програми, доступні через інтерфейс сенсорного екрана: стандартне зважування, підрахунок частин, зважування у відсотках, визначення щільності (за допомогою додаткового набору щільності) і контрольне зважування з сигналом верхньої/нижньої межі. Перетворення одиниць охоплює мг, г, карат, унцію, фунт, гн, унцію та режим підрахунку штук.

Інтерфейси передачі даних включають два порти USB, два послідовних порти RS232, один порт RJ45 Ethernet і один вихід вводу/виводу як стандарт. Додаткові модулі додають Wi-Fi, Bluetooth, вихід HDMI і підключення 4G IoT. Можна підключати зовнішні пристрої, такі як принтери, сканери штрих-кодів, індикатори тривоги та віддалені дисплеї. Дані про вагу можуть бути передані на ПК або LIMS (система керування лабораторною інформацією) через послідовний або мережевий зв’язок.

Вимоги до встановлення та навколишнього середовища

Щоб досягти заявленої точності, ваги повинні бути встановлені на стійкій стійкі, що не піддається вібрації, у місці з контрольованою температурою та мінімальним рухом повітря. Діапазон робочих температур становить від -10°C до 40°C з відносною вологістю нижче 90% (без конденсації). Після ввімкнення перед калібруванням і вимірюванням потрібен період прогріву від 30 до 120 хвилин, що дозволяє внутрішній електроніці досягти теплової рівноваги.

Живлення подається через адаптер змінного струму 100-240 В (DC 12 В, вихід 1000 мА). Перед використанням ваги слід вирівняти за допомогою регульованих ніжок і вбудованого індикатора рівня. Для відповідності лабораторним системам якості рекомендується щорічне повторне калібрування за допомогою сертифікованих ваг.

Типові прикладні середовища

FAQ (Часті запитання)

Яка різниця між класами точності I та II для цих ваг?
Клас точності I (особлива точність) і клас II (висока точність) визначені OIML R76 на основі повірочної поділки шкали (e) і кількості поділок шкали (n). Прилади класу I мають менший інтервал перевірки відносно потужності. На практиці моделі класу I серії JDT-A35 підходять для застосувань, де потрібна найвища метрологічна впевненість, наприклад, аналітична хімія. Моделі класу II відповідають вимогам звичайного фармацевтичного та промислового контролю якості.

Коли слід використовувати внутрішнє калібрування, а не зовнішнє?
Внутрішнє калібрування використовує вбудовану еталонну вагу, що зручно для щоденної перевірки точності без зовнішніх вантажів. Він запускається через сенсорне меню та завершується автоматично. Для зовнішнього калібрування використовується сертифікована калібрувальна вага, яку оператор кладе на чашу, і рекомендовано для формальних записів калібрування, періодичної перевірки відповідно до SOP лабораторії або коли внутрішня вага вимагає перехресної перевірки.

Які фактори навколишнього середовища впливають на точність вимірювання на рівні міліграма?
Перепади температури, повітряні потоки, вібрація та статична електрика є основними факторами навколишнього середовища, які впливають на зчитування субграммів. Ваги слід розмістити на спеціальному столі для зважування подалі від вікон, дверей та вентиляційних отворів системи опалення, вентиляції та кондиціонування. Для непровідних зразків можуть знадобитися антистатичні заходи (іонізатор, заземлення). Прожектор вбудований в моделі з читабельністю 0,0001 г.

Чи можуть ваги спілкуватися з системою управління лабораторною інформацією?
так Стандартні інтерфейси RS232, USB і Ethernet підтримують виведення даних у LIMS, ELN або програмне забезпечення для збору даних на базі ПК. Дані про вагу можна передавати в режимі реального часу або отримувати з внутрішньої пам’яті. Деталі протоколу зв’язку надаються в документації продукту, щоб допомогти в інтеграції ІТ-службою клієнта або командою автоматизації лабораторії.

Яке технічне обслуговування потрібне для підтримки точності з часом?
Тримайте чашу ваг і корпус чистими, без пилу та хімічних залишків. Перевіряйте калібрування через інтервали, визначені системою якості вашої лабораторії — внутрішнє калібрування можна виконувати щодня, зовнішнє — щомісяця або щокварталу. Щорічне професійне обслуговування, включаючи перевірку датчика EMFC і заміну зношуваних компонентів, якщо необхідно, допомагає підтримувати довгострокову надійність вимірювань.
