Електронні платформні ваги з вбудованою функцією друку етикеток

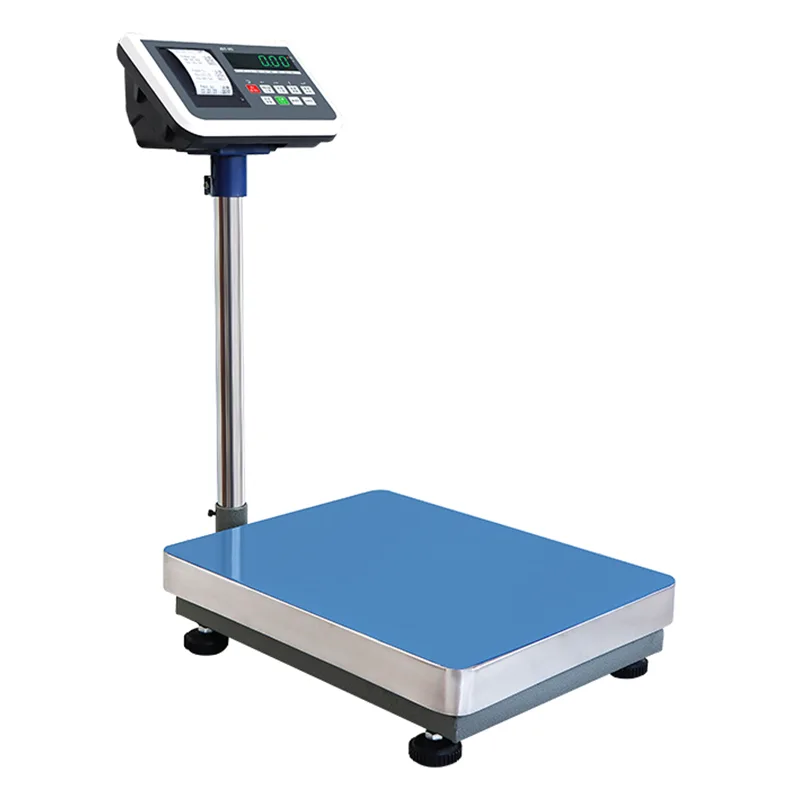

Електронні платформні ваги з вбудованою функцією друку етикеток (серія JDT-JT-H8) — це стаціонарна робоча станція для зважування та друку, виготовлена ​​компанією Jiangsu Jutian Weighing Equipment Co., Ltd. Вона поєднує в собі жорстку зварену сталеву платформу, тензодатчики, світлодіодний цифровий індикатор і вбудований термопринтер в одному блоці. Обладнання розроблено для робочих станцій, де предмети зважують, а роздрукований запис, як-от ваговий квиток, транспортна етикетка або квитанція про перевірку, має бути створений одразу на місці вимірювання.

На відміну від контрольних ваг, які працюють на рухомих виробничих лініях, платформні ваги серії H8 вимірюють статичну вагу після того, як предмет поміщений на каструлю, і показання стабілізуються. Друк запускається вручну оператором або автоматично після стабілізації ваги, залежно від налаштованого режиму. Обладнання підходить для прийомних доків, транспортних причалів, контрольно-пропускних пунктів виробничих цехів і станцій відбору якісних проб.

Характеристики моделі

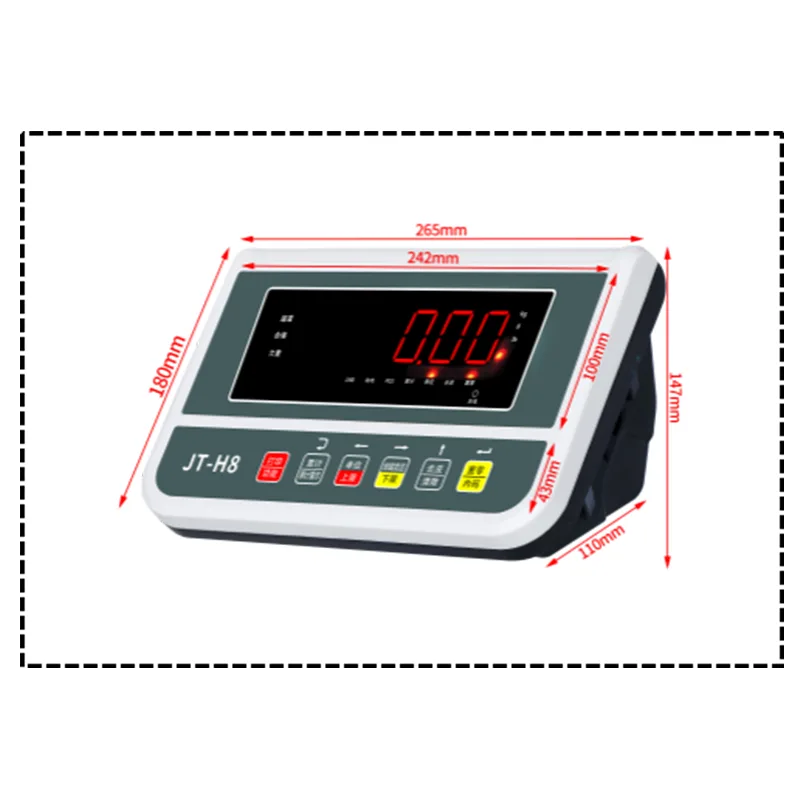

Загальні характеристики:Дисплей: світлодіодний цифровий трубковий дисплей висотою 32 мм; Одиниці: кг/г/фунт (вільно перемикаються); Корпус індикатора: корпус з АБС пластику з 6 механічними ключами; Джерело живлення: 220 В змінного струму з вбудованою акумуляторною батареєю 6 В 4 А (подвійного призначення AC/DC); Основні функції: обнулення, тара, вага брутто/нетто, накопичення, вбудована сигналізація, пам'ять ваги, режим енергозбереження; Додатковий зв’язок: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, USB-накопичувач, релейний вихід, вихід 5 В введення/виведення, аналоговий вихід 4-20 мА; Додаткові аксесуари: триколірна сигналізація, зовнішній принтер, великий дисплей, сканер штрих-коду. Розміри платформи та матеріали можна налаштувати.

Компанія Jiangsu Jutian Weighing Equipment Co., Ltd. спеціалізується на ваговимірювальному обладнанні вже більше 20 років, має сертифікат управління якістю ISO9001 і сертифікацію продукції CE. Центр досліджень і розробок компанії 919 розробив 68 національних патентів і 20 авторських прав на програмне забезпечення. Виробництво ведеться на двох підприємствах із стандартизованими процедурами, що охоплюють зварювання сталевої рами, калібрування тензодатчиків і остаточне функціональне випробування. Підтримуються нестандартні розміри платформи, матеріали рами та конфігурації програмного забезпечення.

Конструкція платформи та інтеграція тензодатчиків

Каркас платформи для ваг виготовлений із секцій з вуглецевої сталі, зібраних безперервним зварюванням у всіх конструктивних з’єднаннях. Після зварювання рама проходить підготовку поверхні та покриття запеченою емаллю для захисту від корозії в промислових приміщеннях. Каструля для ваг виготовлена ​​з нержавіючої сталі, що забезпечує міцну поверхню, яку легко чистити при прямому контакті зі зваженими предметами.

Для об’єктів з особливими екологічними вимогами під час замовлення можна вказати альтернативні матеріали каркасу. Повна рамна конструкція з нержавіючої сталі 304 доступна для мийних середовищ, зон харчової промисловості або місць з високою вологістю. Для хімічної обробки або застосувань у морській атмосфері можна вказати нержавіючу сталь 316 для підвищення стійкості до точкової та щілинної корозії.

Датчики навантаження мають тензометричний тип, сконфігурований у багатоточковому розташуванні під платформою для забезпечення стабільних показань ваги незалежно від положення вантажу в зоні платформи. Ємність тензодатчика узгоджується з номінальною вантажопідйомністю платформи з відповідним проектним запасом для короткочасних умов перевантаження, що виникають у промисловому використанні. Сигнальні кабелі тензодатчика проходять через герметичні канали до корпусу індикатора.

Конструкція джерела живлення та дворежимна робота

Ваги працюють від мережі змінного струму (220 В) за нормальних умов із вбудованою акумуляторною батареєю 6 В 4 А, що забезпечує резервне живлення та можливість роботи без проводу. Архітектура подвійного живлення виконує кілька практичних функцій у промислових середовищах. Акумулятор заряджається автоматично, коли ваги підключено до джерела змінного струму, і забезпечує час роботи, достатній для повної робочої зміни за типових моделей використання.

Бездротова робота дозволяє розміщувати ваги в місцях, де розетки недоступні безпосередньо, наприклад, на тимчасових станціях перевірки, у зонах завантажувальних платформ або відкритих пунктах прийому під навісом. Акумулятор також підтримує роботу під час короткочасних перебоїв у живленні, запобігаючи втраті даних під час транзакцій зважування. Індикатор низького заряду батареї на світлодіодному дисплеї сповіщає оператора про необхідність підзарядки. Режим енергозбереження зменшує яскравість дисплея та активність процесора під час періодів простою, щоб подовжити час автономної роботи.

Процес друку та режими роботи

Вбудований термопринтер приймає стандартні рулони термопаперу або наклейки. Друк ініціюється оператором за допомогою спеціальної клавіші на мембранній клавіатурі індикатора або налаштований на автоматичний запуск, коли отримані стабільні показники ваги та вага перевищує мінімальний поріг. Вміст друку можна налаштувати та може включати значення ваги (нетто або брутто), одиницю вимірювання, дату та час, порядковий номер квитка та визначений користувачем текст заголовка.

Індикатор забезпечує основні функції зважування, включаючи скидання нуля, ручне та попередньо встановлене тарування, перемикання відображення ваги брутто/нетто та накопичення ваги для дозування кількох предметів. Вбудована функція сигналізації підтримує налаштування верхньої та нижньої межі ваги зі звуковим сповіщенням, коли виміряна вага виходить за допустимий діапазон. Пам'ять ваги зберігає останню вагу та загальну суму накопичення через цикли живлення.

Типові місця розгортання

FAQ (Часті запитання)

Яка різниця між конструкцією платформи з вуглецевої та нержавіючої сталі?
Вуглецева сталь із запеченою емаллю забезпечує структурну міцність для стандартних внутрішніх промислових середовищ. Фарба захищає від атмосферної корозії, але може бути пошкоджена ударами або агресивними хімікатами. Нержавіюча сталь 304 забезпечує невід'ємну стійкість до корозії по всій товщині матеріалу і рекомендована для харчової промисловості, фармацевтичної, хімічної або вологих середовищ. Нержавіюча сталь 316 забезпечує додаткову стійкість до хлоридів і підходить для морських або хімічних атмосфер.

Як довго працює акумулятор під час бездротової роботи?
Час роботи батареї залежить від частоти використання, яскравості дисплея та того, чи використовується принтер постійно. За типового періодичного використання з помірним друком акумулятор витримує повну робочу зміну. Безперервний друк великих партій зменшить час роботи. Індикатор низького заряду батареї забезпечує завчасне попередження перед автоматичним вимкненням. Для повної зарядки від джерела змінного струму потрібно кілька годин.

Чи може функція друку запускатися автоматично, коли предмет поміщається на ваги?
Ваги можна налаштувати на автоматичний друк, коли показання ваги стабілізуються та перевищують попередньо встановлений мінімальний поріг. Цей режим автоматичного друку підходить для багаторазового зважування подібних елементів, де ручне натискання клавіш не потрібне. Для додатків, які потребують перевірки оператора перед друком, також доступний ручний режим запуску.

Які комунікаційні інтерфейси доступні для підключення ваг до комп’ютера чи мережі?
Додаткові інтерфейси включають RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi та 4G IoT. Вони підтримують передачу даних про вагу на підключений ПК, ПЛК або хост-систему. Конкретний формат даних і протокол передачі налаштовані відповідно до системи-одержувача. USB-накопичувач дозволяє пакетно експортувати записи ваги для автономного аналізу.

Як відбувається калібрування ваги після встановлення чи переміщення?
Калібрування виконується за допомогою сертифікованих тестових гир, що відповідають місткості платформи. Процедура — одноточкова або багатоточкова — доступна за допомогою клавіатури індикатора після меню калібрування в посібнику користувача. Для ємностей у кілька сотень кілограмів рекомендується кілька точок калібрування в діапазоні для перевірки лінійності. Перевірка калібрування через регулярні проміжки часу рекомендована як частина системи якості підприємства.
