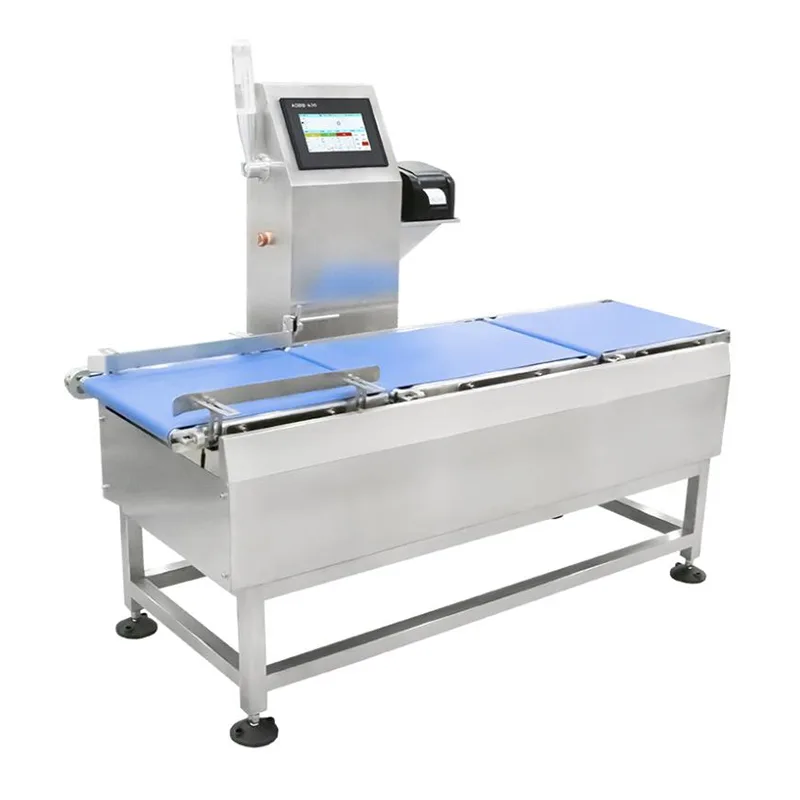

Інтелектуальна високошвидкісна контрольна вага

Інтелектуальна високошвидкісна контрольна вага — це компактна вбудована система зважування, розроблена компанією Jiangsu Jutian Weighing Equipment Co., Ltd. для динамічного контролю ваги невеликих, легких упакованих продуктів. Він призначений для роботи з високою пропускною здатністю на виробничих лініях, де вага окремих продуктів коливається від кількох грамів до кількох кілограмів, і де елементи, що виходять за межі допуску, необхідно ідентифікувати та видаляти без переривання циклу лінії.

Обладнання фіксує показання ваги під час транспортування конвеєром, обробляє кожне вимірювання через ланцюг цифрової фільтрації та запускає пневматичний або механічний механізм відхилення невідповідних елементів. Усі події зважування мають мітку часу та реєструються для відстеження.

Технічні характеристики

Примітки щодо продуктивності:На точність і продуктивність впливають розміри продукту, пакувальний матеріал і стабільність лінії. Технічні характеристики, наведені вище, базуються на контрольованих заводських випробуваннях із типовими продуктами. Введення в експлуатацію на місці підтверджує фактичну продуктивність у виробничих умовах.

Jiangsu Jutian Weighing Equipment Co., Ltd. має сертифікат ISO9001. Центр досліджень і розробок компанії 919 розробив 68 національних патентів і 20 авторських прав на програмне забезпечення, пов’язане з приладами для зважування, динамічними алгоритмами та автоматизованими системами контрольного зважування. Продукція має сертифікат CE і виробляється на двох виробничих підприємствах.

Архітектура системи та ключові компоненти

Контрольні ваги складаються з трьох інтегрованих секцій: вхідного конвеєра, зони зважування та вихідної подачі зі станцією бракування. Завантажувальний конвеєр розподіляє та прискорює продукти до стабільної швидкості перед тим, як вони потраплять у зону зважування. Ваговий конвеєр встановлено на тензодатчику, механічно ізольованому від секцій приводу. Фотоелектричний датчик виявляє надходження продукту та запускає послідовність вимірювання ваги. Після зважування продукти переходять до вихідного каналу, де пневматичний штовхач перенаправляє невідповідні елементи в бункер для відходів або окремий конвеєр. Спрацьовування штовхача синхронізується з використанням відстежуваної позиції виробу для забезпечення точного виштовхування.

Датчики навантаження вибираються відповідно до цільового діапазону ваги та вимог до роздільної здатності. Контролер із сенсорним екраном зберігає специфічні для продукту параметри — цільову вагу, верхню/нижню межу, швидкість конвеєра та затримку відбракування — і відображає статистику виробництва в реальному часі, включаючи швидкість проходження, кількість відмов і гістограму розподілу ваги.

Обробка та передача даних у реальному часі

Сигнали ваги дискретизуються на високій частоті та обробляються за допомогою цифрового алгоритму фільтрації, який компенсує механічну вібрацію та шум ременя. Оброблене значення ваги порівнюється із збереженими межами допуску. Рішення системи (пройшов/не пройшов) і виміряна вага передаються до контролера виходу для виконання сортування.

Усі записи ваги мають мітку часу та можуть бути експортовані через USB у форматі CSV. Комунікаційні інтерфейси (Ethernet, RS232, RS485) підтримують інтеграцію даних з платформами MES, SCADA або ERP. Систему можна налаштувати на безперервний вивід даних, на вимогу або після кожного циклу перевірки на основі вимог хост-системи.

Калібрування та поточне технічне обслуговування

Калібрування виконується через інтерфейс сенсорного екрана з використанням сертифікованих тестових гир. Доступні як одноточкові, так і багатоточкові процедури калібрування. Покрокова процедура зводить до мінімуму помилки оператора та не вимагає розбирання.

Графік поточного технічного обслуговування:
щоденно:Очистіть платформу для зважування та поверхню конвеєрної стрічки; перевірте підключення кабелю датчика.
Щотижня:Перевірте натяг і центрування конвеєрної стрічки; перевірити тиск у пневматичній системі (0,6–0,8 МПа) і роботу приводу.
Щомісяця:Виконайте перевірку точності за допомогою сертифікованих ваг; перевірити та змастити підшипники конвеєра.
Усунення поширених проблем:Зміщення ваги може свідчити про перевантаження датчика або пошкодження тензодатчика; несправність відхилення часто пов’язана з падінням тиску повітря або неправильним положенням штовхача. Запасні частини для предметів загального зносу (ремені, фільтри, датчики) зберігаються в інвентарі для швидкої заміни.

Типові продукти та сценарії перевірки

FAQ (Часті запитання)

Яку мінімальну вагу продукту може надійно перевірити система?
Зазначений діапазон зважування починається з 5 г. Надійний динамічний контроль дуже легких виробів залежить від форми продукту, центру ваги та швидкості конвеєра. Продукти менше 5 г можуть бути оцінені в кожному конкретному випадку під час технічного огляду.

Як пневматичний відбірний механізм забезпечує точне видалення без пошкодження сусідніх продуктів?
Час відбракування залежить від швидкості конвеєра та відстеження положення продукту за допомогою фотоелектричного датчика. Контролер розраховує точний момент, коли невідповідний продукт досягає штовхача, і активує пневматичний циліндр для певного ходу. Відстань між продуктами має бути достатньою, щоб штовхач міг втягнутися до надходження наступного продукту. Мінімальна відстань визначається під час налаштування системи.

Як підтримується точність при високій продуктивності?
Алгоритми цифрової фільтрації виділяють стабільне значення ваги з короткого вікна вимірювання, доступного на високій швидкості. Механічна ізоляція вагового конвеєра зменшує передачу вібрації. Для дуже високошвидкісних додатків компроміс між пропускною здатністю та точністю обговорюється під час специфікації системи, а досяжна точність підтверджується динамічним тестуванням із зразками продуктів замовника.

Чи може контрольна вага обробляти продукти, які не є жорстко плоскими на дні?
Продукти з нерівною або гнучкою основою можуть демонструвати збільшені коливання ваги під час динамічного зважування. Для стабілізації речей під час транспортування можна використовувати спеціалізовані матеріали ременів, напрямні рейки або тримачі для конкретного продукту. Зразки продукції зазвичай перевіряють на етапі проектування, щоб визначити, чи потрібне додаткове кріплення.

Яка процедура переходу між різними продуктами?
Параметри продукту — цільова вага, межі допуску, швидкість конвеєра та параметри браку — зберігаються як іменовані попередні налаштування на сенсорному контролері. Оператор вибирає з меню потрібний товар, і всі параметри завантажуються автоматично. Для виробів однакового розміру та ваги не потрібні механічні налаштування. Після переходу рекомендується перевірка калібрування еталонною вагою.
